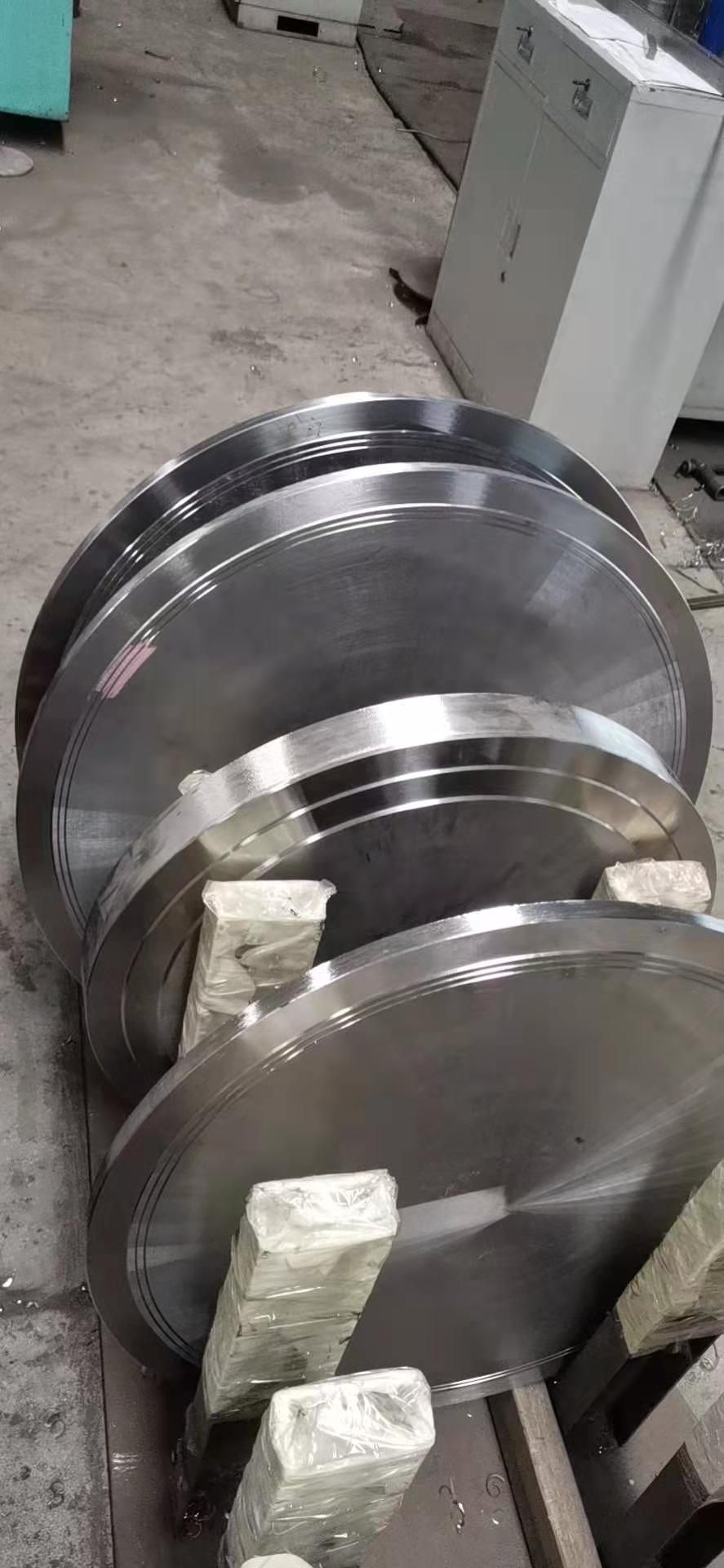

1, Termék bemutatása
A burkolt csőlemezek főként hőcserélőkhöz és nyomástartó edényekhez valók, robbanásszerű ragasztásos módszerrel, a felső réteg és az alapréteg összeérhet, a robbantási módszer pedig 2 vagy több féle fém között erőssé teszi a szilárdságot.
1. Héj és cső hőcserélő
Héj és cső hőcserélő, más néven cső és cső hőcserélő. Ez egy válaszfal típusú hőcserélő, amelynek a csőköteg fala a héjba van zárva, mint hőátadó felület. Ez a fajta hőcserélő egyszerű felépítésű, megbízható működésű, különféle szerkezeti anyagokból (főleg fém anyagokból) készülhet. Magas hőmérsékleten és nyomáson használható, jelenleg a legszélesebb körben használt típus.
2. Fix csöves lemezes hőcserélő
A rögzített csőlemez két végcsőlemeze a héjjal egybe van építve. Ezért előnye az egyszerű szerkezet és az alacsony költség, de nehéz tisztítani és karbantartani a héj oldalát. A héjon belüli folyadéknak tiszta és vízkőmentes anyagnak kell lennie.
Ha nagy a hőmérsékletkülönbség két folyadék között, figyelembe kell venni a hőkompenzációt. Hegesszen egy kompenzációs gyűrűt a héj megfelelő helyére, és amikor a héj és a csőköteg eltérő módon tágul, a kompenzációs gyűrű rugalmas deformáción megy keresztül, hogy alkalmazkodjon a héj és a csőköteg eltérő hőtágulási fokához. Ez a kompenzációs módszer egyszerű, de nem alkalmas olyan helyzetekre, amikor a két áramlás közötti hőmérséklet-különbség túl nagy (legfeljebb 70 fok), és túl magas a folyadéknyomás a héj oldalán.
3. Lebegő fejű hőcserélő
Az úszófejű hőcserélőnek a csőlemez egyik vége van, amely nem kapcsolódik a külső héjhoz, és szabadon lebeghet axiális irányban. Ez a szerkezet nemcsak teljesen kiküszöböli a termikus igénybevétel befolyását, hanem lehetővé teszi a teljes csőköteg kivonását is a héjból a fix végű csőlemez és a héj közötti karimás csatlakozásnak köszönhetően, így könnyen tisztítható és karbantartható. Ezért az úszófejű hőcserélőket széles körben használják, de szerkezetük viszonylag összetett, és költségük is magas.
4. U-alakú csöves hőcserélő
Az U-alakú csöves hőcserélő az egyetlen hőcserélő, amely alkalmas magas hőmérsékletre, nagy nyomásra és nagy hőmérséklet-különbségre. Mindegyik cső U-alakúra van hajlítva, és a be- és kimenet ugyanannak a csőlemeznek mindkét oldalára van felszerelve. A fej két kamrára van osztva válaszfallal. Ily módon minden cső szabadon kitágulhat és összehúzódhat anélkül, hogy kapcsolatban állna más csövekkel és héjakkal. Ez a típusú hőcserélő egyszerűbb felépítésű és könnyebb, mint az úszófejes típus, de a cső oldala nem könnyen tisztítható, és csak tiszta és vízkőmentes folyadékokkal, például nagynyomású gázokkal való hőcserére alkalmas.
5. Csomagolódobozos úszófejű hőcserélő
A csomagolódoboz típusú úszófejű hőcserélő az úszófejű hőcserélő egy módosított szerkezete, amely az eredetileg a héjon belül elhelyezett úszófejet kifelé mozgatja, és egy tömítődoboz segítségével megakadályozza a közeg kiszivárgását a héjon belül. Szerkezeti jellemzője, hogy a csőlemeznek csak az egyik vége csatlakozik fixen a héjhoz, a másik vége tömszelencével van lezárva. A csőköteg szabadon tágulhat és összehúzódhat anélkül, hogy a héjfal és a csőfal közötti hőmérséklet-különbség okozta hőfeszültséget generálna.
Titán bevonatú réteg: SB265 GR1;GR2;GR7;GR12
Alapréteg: Rozsdamentes acél; Acél; Kovácsolás stb.
Dimenzió:
A csőlemezek vastagsága 10-500 mm
Átmérője 300 mm-től 4500 mm-ig.
